防雷检测:如何使用仪器对接地电阻进行测量

作者:admin   日期:2019-07-19   点击量:

  一般情况下用接地电阻仪进行电阻测量,是防雷接地电阻测量中不可缺少的环节。今天防雷检测的工作人员告诉你如何使用仪器对接地电阻进行测量。

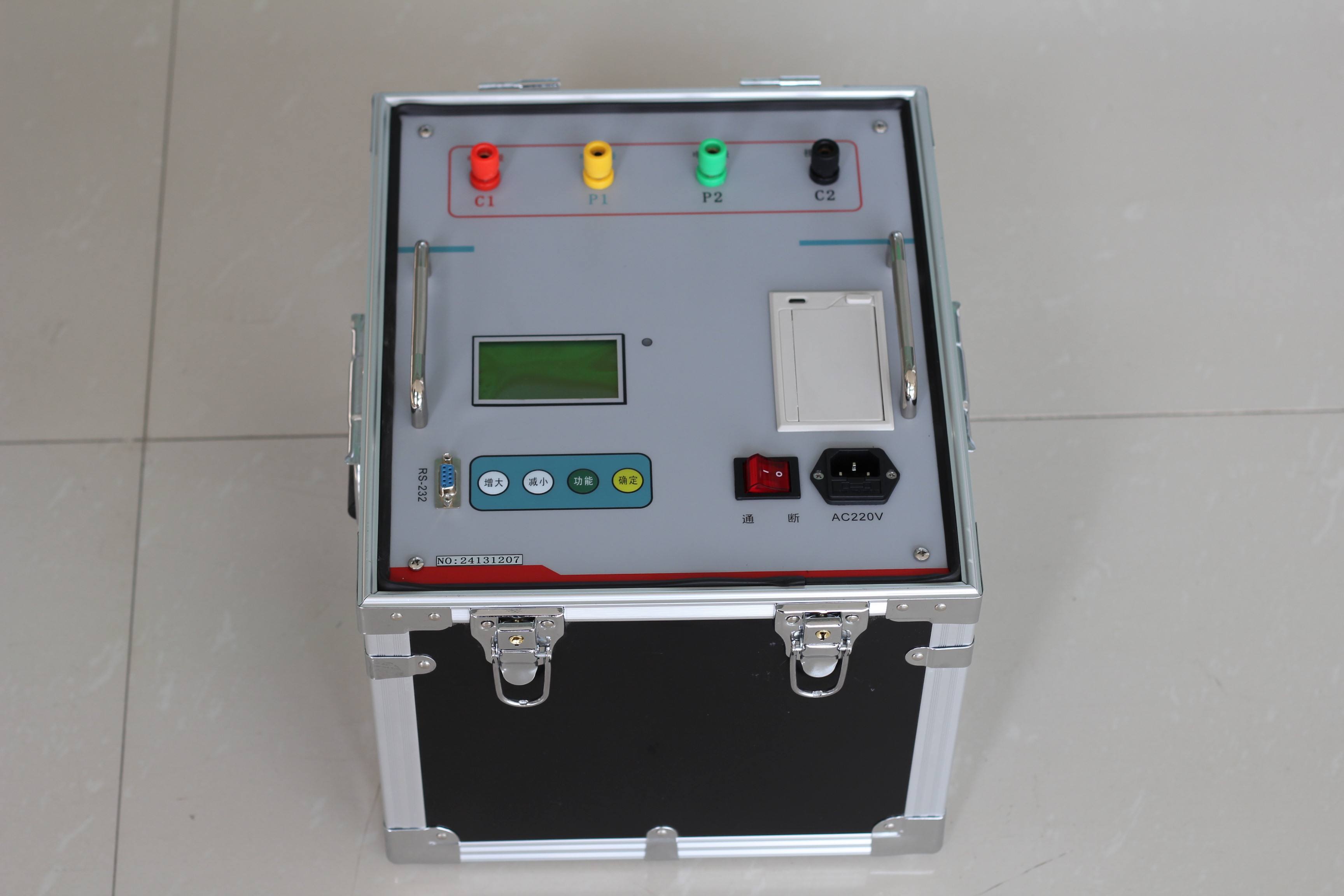

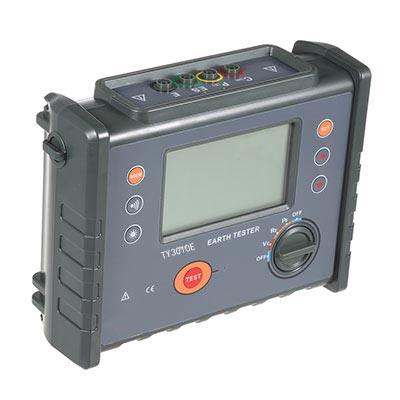

  1、自校:接地电阻测试仪有两类:数字式和模拟指针式。指针式使用前应进行自校,检查机械零位和电气零位及灵敏检查。模拟指针式接地电阻仪使用时要水平放在地上,

  2、如果接地电阻测试仪离测试点大于5m,则仪器的测试点的导线电阻要测量,导线一端连在测试点上,另一端连到接地电阻测试仪的E端子上。


  3、和探棒连接的导线通常一根为20m,另一根为40m。电压探棒离测试点20m,电流探棒离测试点40m,电流探棒和电压可在一直线上,也可呈三角形布置,测得的接地电阻数据减去测试线的电阻,即为接地电阻的实际值。测出的值为工频电阻。

  4、探棒要远离干扰源。而己投入使用的接地网,不能用普通的ZC29或4102等接地电阻测试仪测量接地电阻,此时应用可带电测量的接地电阻测试仪,或者用大电流注入,并用高阻电压表测量才有效。


  以上就是关于如何使用仪器对接地电阻进行测量的相关知识介绍,希望可以对大家有所帮助。
